設備應用范圍

便攜式關節臂三坐標測量機依靠其便攜，高精度等優勢，廣泛用于航空、航天、軍工、機械、汽車、電子、五金、塑膠等相關行業，同時可以對工件的尺寸、形狀和形位公差進行精密檢測，從而完成零件檢測、外形測量、過程控制等測量任務。

1、設備安裝

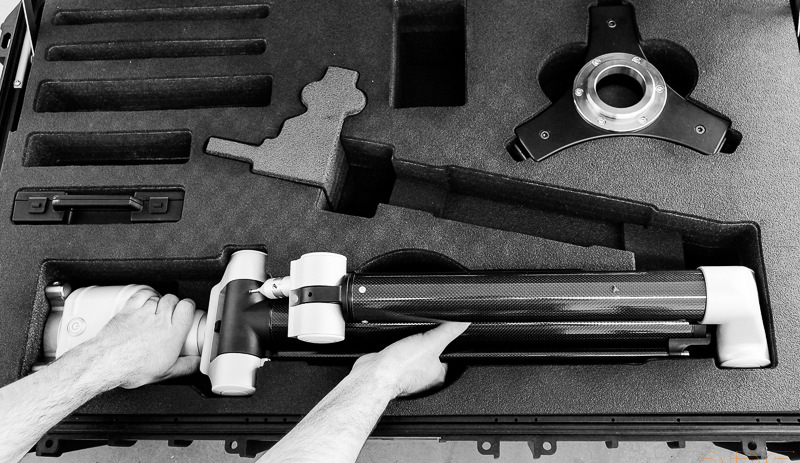

打開便攜式航空包裝箱，雙手放置（如下圖所示）在不同位置將測量臂取出，注意不要讓各關節受力。

設備安裝之前，先檢查重型三角架底座是否已經固定，再確認底座固定后，將設備磁力底座對準磁力底座接口（安裝在重型三角架上），擰到固定位置后，使用專用工具擰緊，注意扭矩適中。安裝完成后，將設備機械安全鎖鎖定，防止其臂身不穩，造成自由落下而損傷關節，注意完成測量工作后，都要使用設備機械安全鎖將設備鎖定。

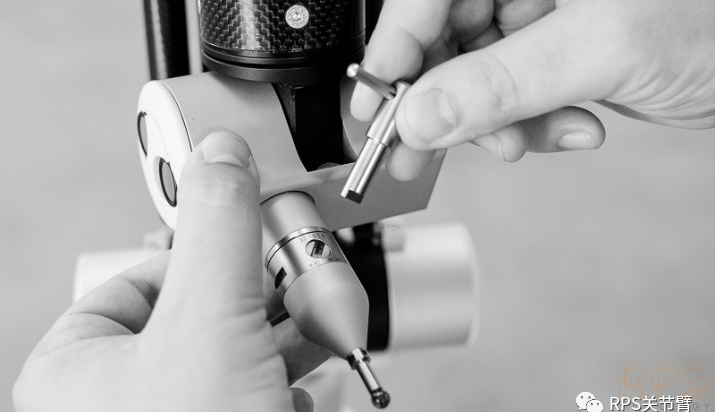

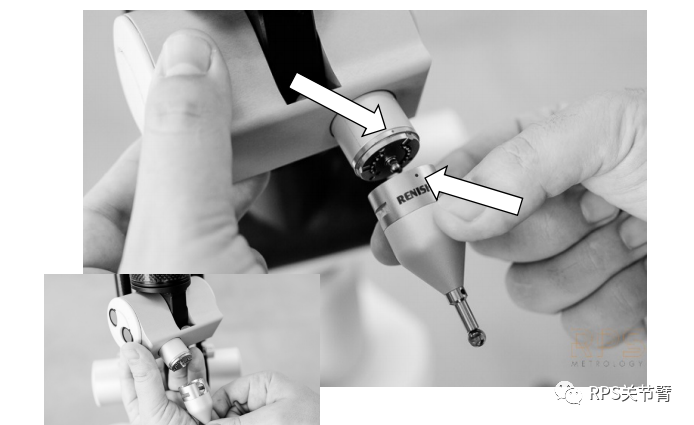

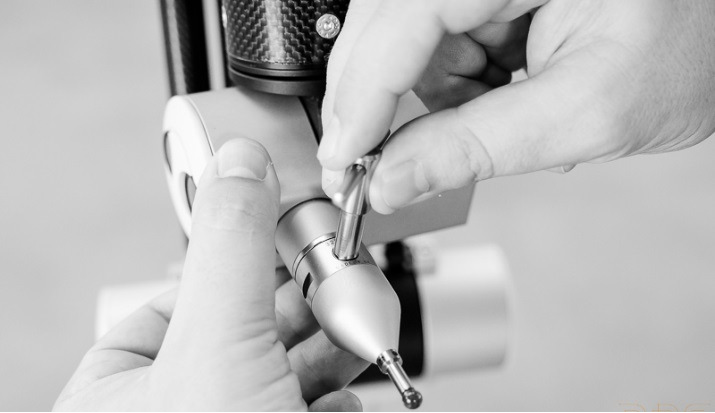

安裝測頭時一只手握住末端的按鈕區域；將測頭對準接口處，將定位安裝端口處與測頭處標識點對齊后，使用專用工具順時針旋轉鎖定，注意扭矩適中，如下圖所示。

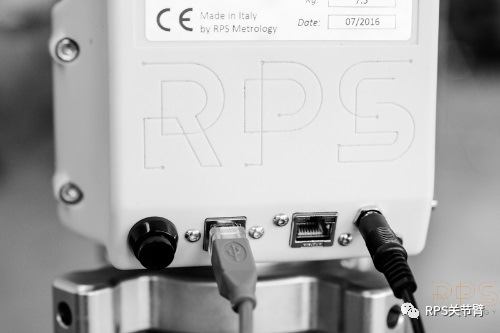

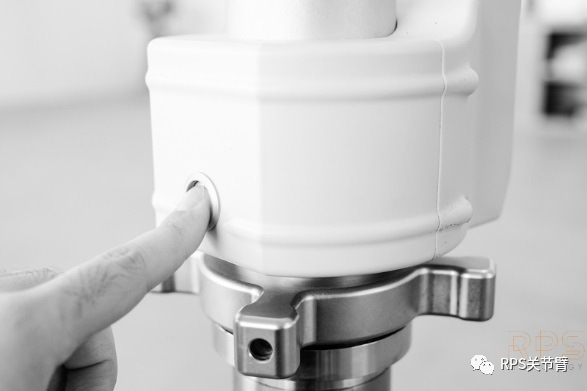

設備連接到計算機，通過數據線、電源線、將測量機跟電腦連接，需注意檢查過程中是否連接正確，打開電源后電源指示燈亮，啟動設備以及電腦中的測量軟件界面，插入加密狗，在測量軟件界面中可以檢測設備是否連接完好。

2、測針校準

2.1打開K-arm軟件，在設備選項配置圖標打開設備控制面板，選中測針管理。根據需要選擇 3mm 測針、6mm測針。

2.2 選擇"測針管理列表"，將其固定。

2.3 在K-arm軟件界面選擇校準。

2.4 進行測針校準。

3、測量方式

3.1 設備除常規測量方式以外，對超出測量臂范圍的大型工件，可以采用"蛙跳附件"進行位置移動轉換，從而滿足測量大型工件的工作。

3.2 在測量過程中用力壓迫測針，會縮短測針的使用壽命，建議在測量過程中力道均勻，測面測點盡量垂直測針，測量圓測針保護在45°的角度，減少誤差。

3.3 每次測完步驟后測量臂復位及鎖定設備，起到保護設備的作用。

注意事項

#要注意軟件界面對測量臂關節轉動極限位置的報警提示，盡量減少測量臂在接近極限的狀態下測量，延長設備使用壽命。

#定期測針校準，在溫差變化過大的情況下對測針進行校準，在進行測量。

#測量工件必須與測量臂的相對位置保持不變，并且不可移動測量工件，以確保測量結果的準確性。

#及時保存測量結果輸出數據，按要求發送測量報告，并做好測量工作記錄。

#測量完成后先拆卸測量臂與三角底座連接處，再將機械安全鎖解鎖，然后將設備放置到航空包裝箱內歸位。

#在每次使用時，需檢查電源線、數據線檢查是否有損壞。

維護保養

#保持設備清潔，每月至少一次使用無塵布沾酒精擦拭測頭。

#每月檢驗一次設備的螺釘?shù)木o固狀態。

#每月使用干棉布或無紡布擦試測量設備所有部件表面狀態。

#每月檢查一次數據線端口是否松動，檢查數據線跟電源線使，用干凈的布跟水來清洗電纜，然后用干布將電纜上的水擦干凈。

#每月用酒精清潔設備的各個螺釘和易生銹部位，待酒精干后，用干凈的布和防銹油擦試各個螺釘和易生銹部位。

#每月檢查一次至兩次設備的穩定性（也可根據設備使用頻率，每周或每月校準設備的單點補償精度和球補償精度是否合格，然后保存數據作為判斷設備精度是否合格的依據）

#設備應存放的干燥通風的地方。
